四线制热电阻RTD温度采集系统

作者：admin 发布日期：2011-4-15 22:11:39点击：188

四线制热电阻RTD温度采集系统简介

热电阻是中低温区最常用的一种温度检测器(优度科技)。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

热电阻的测温原理是基于导体或半导体的电阻值随着温度的变化而变化的特性。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热电阻。热电阻通常需要把电阻信号通过引线传递到计算机控制装置(优度科技)或者其它一次仪表上。

目前热电阻应用最广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。中国最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等几种，它们的分度号分别为Pt10、Pt100、Pt1000；铜电阻有R0=50Ω和R0=100Ω两种，它们的分度号为Cu50和Cu100。其中Pt100和Cu50的应用最为广泛。

热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。　　

目前热电阻的引线主要有三种方式 　　

○1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合　　

○2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。　　

○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。 　　

热电阻采用三线制接法。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。

RTD系列铂电阻温度传感器Pt100/Pt1000，具有精度高，稳定性好，可靠性强，产品寿命长等优点。具有广泛的应用范围。

本系统（优度科技）是四线制热电阻（RTD）高精度温度采集系统，采用工业标准RS485通讯格式组网或无线组网。产品应用场合：电子生产车间、产品老化房、实验室等其他需要高精度温度监测领域。

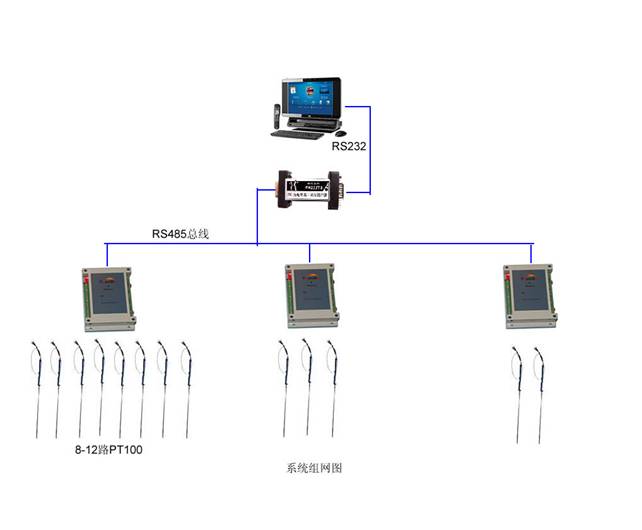

一、           系统组成

二、采集模块

功能参数：

RS485通讯接口

实物图：

产品特点:具有内置的微处理器和4线制测量方式，被广泛的应用于实验室环境。
安全性高，模块自带双看门狗，保障系统安全。
通用型好，内置专利自适应芯片，方便组网连接。
性能优良，内部有3000 VDC隔离，更具有高过压保护高开关量电压输入等性能供用户选择。
快速组网，仅需要两根通讯信号线就可以建立起一个多点的分布式RS-485网络。
产品参数: 模拟量输入规格
输入通道：12
输入类型：热电阻RTD
热电阻类型：Pt100，Pt1000

接线方式：4 线
分辨率：16 位
精确度：±0.05%
带宽：5.24 Hz
输入阻抗：>1 MΩ
零点漂移：±20 μV/℃
满量程漂移：±25 ppm/℃
共模抑制比：86 dB min
差模抑制比：100 dB
断线检测：有
单通道设置：有
4 KV 通道连接ESD保护
隔离保护：3000 VDC

电源
电源电压：12 VDC
电源功耗：1.1 W

环境规格
工作温度：-25 ~ 75 ℃
存储温度：-40 ~ 85 ℃
相对湿度：5 ~ 90%，无冷凝

特殊功能
双看门狗：有

三、上位机软件

功能：

       数据实时采集保存到数据库

       可显示温度的波形曲线

       监测点可按需配置

       可无线组网

       短信报警

       网络邮件报警

操作介面：
